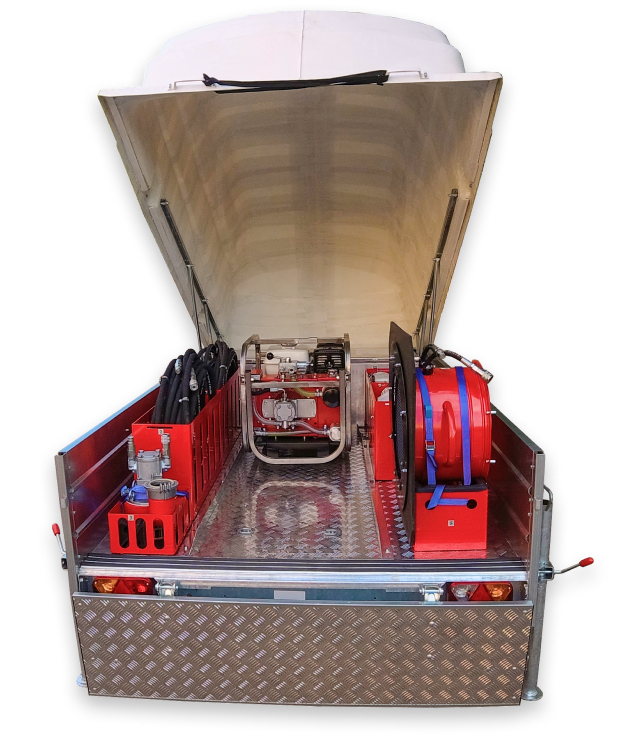

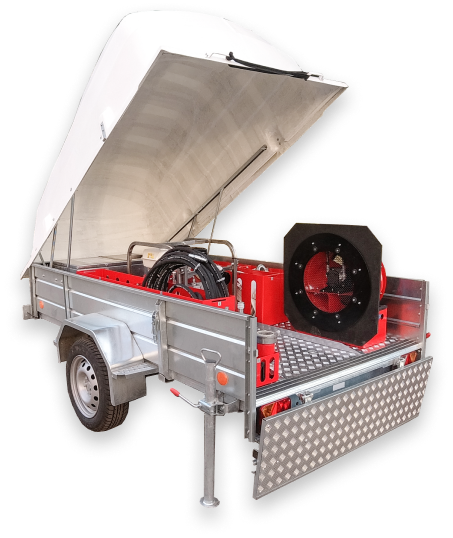

RUGIDRO: Прицеп ремонтно эксплуатационной службы - выбор настоящих мужиков!
Предназначен для оперативной доставки гидродинамического инструмента к месту проведения работ по устранения аварий и ремонтно-восстановительных работ на:
Инструмент находится в персональных местах крепления. Места укладки рукавов и комплектов подключения просторные и позволяют легко их разместить даже при не комфортных условиях работы в зимнее время.
Все лотки для хранения спроектированы таким образом, что бы уложенные рукава и оборудование не вылетели из мест крепления при перемещении. Учтено то, что после эксплуатации все, что находилось на земле будет вместе с песком и грязью, в снегу, возвращено на соответствующие места. По этому потребуется чистка прицепа. Для этого в местах для укладки предусмотрены отверстия для слива воды после хранения и последующей чистки с помощью струи воды из шланга.
Наши преимущества
Главное преимущество Автоприцепа RUGIDRO 2021 - это мобильность. Комплектация прицепа четко описана в инструкции с указанием мест хранения, это легко контролировать при выдаче и возврате на склад.
Весь гидравлический инструмент может использоваться от самой компактной гидравлической станции МС-20-9Б весом всего 72 кг. Также все доп. оборудование находится в персональных местах крепления.
Автоприцеп RUGIDRO 2021 можно транспортировать даже легковым автотранспортом, оснащенным фаркопом. Он может храниться на складе и выезжать на место проведения работ.
Одно из отделений транспортировочного ящика предназначено для хранения канистры с бензином для гидравлической станции, это обеспечит беспрерывную работу на 3-6 часов.
Развертывание оборудования занимает щитанные минуты. Гидравлические станции МС-20-13Б или МС-20-9Б мобильны, и могут быть перенесены даже в труднодоступные места.
Закладные кольца в полу прицепа позволяют крепить дополнительные инструменты. Дополнительные опоры позволяют быть уверенными, что прицеп не перевернется, когда Ваш сотрудник будет внутри.

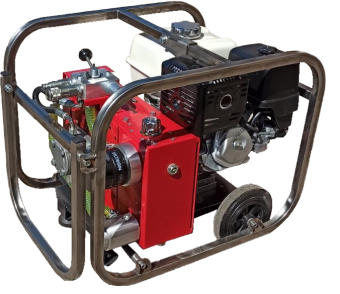

Станция гидравлическая МС-20-13Б «RUGIDRO» предназначена для подключения и работы продолжительное время одним инструментом, с потоком гидравлической жидкости 20 л/мин. Индекс «Б» - тип топлива (бензин).
Технические характеристики:
Поток гидравлической жидкости:
20±2 л/мин.
Макс. давление гидравлической жидкости:
20 МПа.
Макс. давление сливной магистрали:
2,5 МПа.
Тип топлива:
Бензин, не ниже АИ-92.
Совместимость станции:
Совместима с насосом погружным НП-80-20-СТ "RUGIDRO", НП-80-20-СТТ "RUGIDRO", НП-80-20К "RUGIDRO" и обеспечивает производительность этих насосов 80 м. куб. на высоте 6 м.
Габаритные размеры (ДхШхВ):
(690х530х600)±10 мм.
Масса в сухом виде:
73,5±2 кг.
Масса в заправленном виде:
78±2 кг.
Комплект поставки:
Станция гидравлическая МС-20-13Б «RUGIDRO» – 1 шт. Масло гидравлическое HLP 22 – не менее 8 л (6 л. в канистре и 2 л. в гидравлической системе). Масло моторное 10W-40 (1 литр) – 1 шт. Паспорт – 1 экз. Руководство по эксплуатации – 1 экз. Руководство по эксплуатации ДВС– 1 экз.

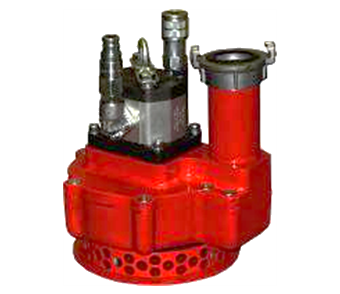

Насос погружной НП-80-20-СТ «RUGIDRO» предназначен для откачки из колодцев, ям, рвов и т.п. загрязненной воды с твердыми включениями до 20 мм и горячей воды с температурой до 80 гр/С. Индекс «СТ» - стальной корпус с полимерным износостойким покрытием.
Технические характеристики:
Поток гидравлической жидкости:
20±2л/мин.
Макс. давление гидравлической жидкости:
20 МПа.
Макс. давление сливной магистрали:
0,6 МПа.
Производительность (глубина 6м):
80±3 м3/час.
Высота подъема воды:
35±2 м
Максимальное давление воды:
3,8 Бар.
Совместимость:
Предназначена для работы со станцией гидравлической МС-20-13Б «RUGIDRO».
Габаритные размеры (ДхШхВ):
(303х208х360)±10 мм.
Масса:
13±1 кг.
Комплект поставки:
Насос погружной НП-80-20-СТ «RUGIDRO» – 1 шт. Паспорт - 1 экз. Руководство по эксплуатации – 1 шт.
Отбойный молоток нужен для разрушения конструкций стен зданий, перекрытий, площадок из монолитного железобетона, кирпича, асфальта, и прочих твердых материалов. В качестве аксессуара доступны пики, зубила, боковая ручка.

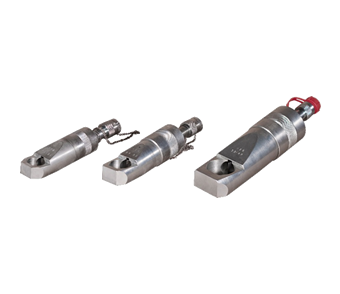

Гайкорез Г-1 «RUGIDRO», предназначен для разрезания гаек при ремонтных, демонтажных и других видах работ на газовых, водопроводных, канализационных и тепловых сетях.
Технические характеристики:
Макс. давление гидравлической жидкости:
70 МПа.
Ход штока (ножа):
15 мм
Макс. усилие:
10 т
Размер гаек «под ключ»
19...24
Мощность:
4 КВт
Размер резьбы разрушаемых гаек:
М12...М16
Предел прочности материала гаек:
600 (6000) МПа(кгс/см2)
Габаритные размеры:
(178х55х55)±10 мм
Масса:
2,5±0,5 кг
Комплект поставки:
Гайкорез Г-1 «RUGIDRO» - 1 шт. Нож запасной Г-1 -1 шт. Уплотнительное кольцо корпуса Г-1– 1 шт. Кольцо защитное фторопластовое Г-1 – 1 шт. Паспорт - 1 экз. Руководство по эксплуатации – 1 экз.
Рекомендуемый источник давления гайкореза:
Насос ручной гидравлический НРГ «RUGIDRO» (объем - от 0,7 л, до 2,5 л).

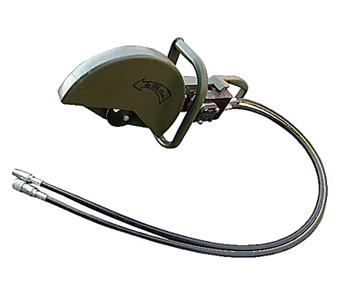

Пила дисковая ПДГ-300 «RUGIDRO» с РВД длиной 1500 мм предназначена для резки металла, металлического профиля, бетона, железобетона, камня, асфальта, асфальтобетона и других материалов.
Технические характеристики:
Поток гидравлической жидкости:
20±2 л/мин.
Макс. давление гидравлической жидкости:
20 МПа.
Макс. давление сливной магистрали:
0,6 МПа.
Обороты
5000 об/мин
Диаметр отрезного диска/пропил:
300/100±5 мм
Посадочное место:
22,23 мм
Габаритные размеры:
(670х171х340)±10 мм
Масса:
9,5±1 кг
Комплект поставки:
Пила дисковая ПДГ-300 «RUGIDRO» с РВД длиной 1500 мм - 1 шт. Шайба переходная 22,23/32 мм (смонтирована на вал) – 1 шт. Диск отрезной, армированный по металлу 300х3х22,23 – 1 шт. Ключ рожковый 12Х13 – 1 шт. Паспорт – 1 экз. Руководство по эксплуатации – 1 экз.
Совместимость:
Для удобства эксплуатации и безопасности во время работы с пилой ПДГ-300, рекомендуется использовать «Тележка для дисковой пилы ТДП-300».

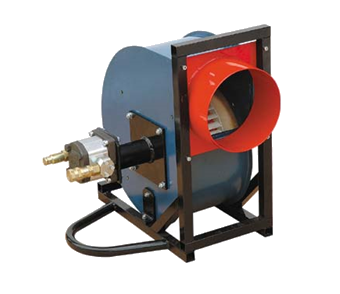

Вентилятор центробежный ВЦГД 14-46 «RUGIDRO» предназначен для подвода или отвода воздуха, проветривания колодцев, траншей и подвалов, тепловых камер, просушки кабеля и отвода газов при проведении сварочных работ в стесненных условиях, камерах, колодцах, подвалах.
Технические характеристики:
Поток гидравлической жидкости:
20±2 л/мин.
Макс. давление гидравлической жидкости:
20 МПа.
Макс. давление сливной магистрали:
0,6 МПа.
Максимальная производительность:
3200±100 м3 /час
Количество оборотов рабочего колеса:
3000±300 об/мин
Диаметр патрубка для присоединения воздуховода:
200±2 мм
Масса фланца для установки на люк:
6,6±0,5 кг
Габаритные размеры:
(544х510х538)±10 мм
Масса(без фланца):
25±1 кг
Комплект поставки:
Вентилятор центробежный ВЦГД 14-46 «RUGIDRO» – 1 шт., Фланец на люк ВЦГД 14-46 - 1 шт., Паспорт – 1 экз., Руководство по эксплуатации – 1 экз.

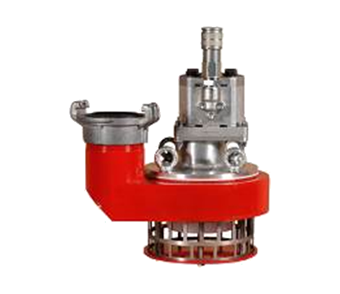

Насос погружной НП-45-20-АТ «RUGIDRO» предназначен для откачки из колодцев, ям, рвов и т.п. загрязненной воды с твердыми включениями с защитной сеткой с перфорацией до 12 мм. (без сетки до 28 мм), горячей воды с температурой до 100 град/С. Индекс «А» - корпус алюминий, «Т» - термостойкое исполнение.
Технические характеристики:
Поток гидравлической жидкости:
20±2л/мин.
Макс. давление гидравлической жидкости:
25 МПа.
Макс. давление сливной магистрали:
0,6 МПа.
Производительность:
45±5 м3/час.
Максимальная температура перекачиваемой воды:
100°C
Высота подъема воды:
30±2 м
Максимальное давление воды:
3,2 Бар.
Габаритные размеры (ДхШхВ):
(266х211х283)±10 мм.
Масса:
11,5±1 кг.
Комплект поставки:
Насос погружной НП-45-20-АТ «RUGIDRO» – 1 шт. Паспорт – 1 экз. Руководство по эксплуатации – 1 экз.
Гайкорез Г-2 «RUGIDRO», предназначен для разрезания гаек при ремонтных, демонтажных и других видах работ на газовых, водопроводных, канализационных и тепловых сетях.
Технические характеристики:
Макс. давление гидравлической жидкости:
70 МПа.
Ход штока (ножа):
22 мм
Макс. усилие:
13,7 т
Размер гаек «под ключ»
24...32
Размер резьбы разрушаемых гаек:
М16...М24
Предел прочности материала гаек:
600 (6000) МПа(кгс/см2)
Габаритные размеры:
(178х63х63)±10 мм
Масса:
3,5±0,5 кг
Комплект поставки:
Гайкорез Г-2 «RUGIDRO» - 1 шт. Нож запасной Г-2 -1 шт. Уплотнительное кольцо корпуса Г-2– 1 шт. Кольцо защитное фторопластовое Г-2 – 1 шт. Паспорт - 1 экз. Руководство по эксплуатации – 1 экз.
Рекомендуемый источник давления гайкореза:
Насос ручной гидравлический НРГ «RUGIDRO» (объем - от 0,7 л, до 2,5 л).
Насос погружной НП-45-20-А «RUGIDRO» предназначен для откачки из колодцев, ям, рвов и т.п. загрязненной воды с твердыми включениями с защитной сеткой с перфорацией до 12 мм (без сетки до 28 мм), горячей воды с температурой до 80 град. С. Индекс «А» - корпус алюминий.
Технические характеристики:
Поток гидравлической жидкости:
20±2л/мин.
Макс. давление гидравлической жидкости:
25 МПа.
Макс. давление сливной магистрали:
0,6 МПа.
Производительность:
45±3 м3/час.
Максимальная температура перекачиваемой воды:
80°C
Высота подъема воды:
30±2 м
Максимальное давление воды:
3,2 Бар.
Габаритные размеры (ДхШхВ):
(266х211х283)±10 мм.
Масса:
11,5±1 кг.
Комплект поставки:
Насос погружной НП-45-20-А «RUGIDRO» – 1 шт. Паспорт – 1 экз. Руководство по эксплуатации – 1 экз.

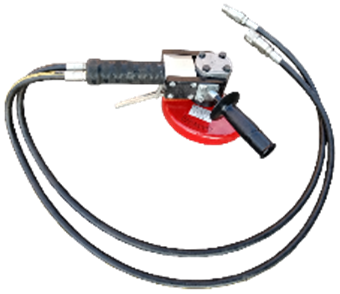

Машина шлифовальная угловая МШУ-230 «RUGIDRO» с РВД длиной 1500 мм предназначена для зачистки сварных швов, резки, шлифовки, обдирки металлического профиля, бетона, камня и других материалов. Применяемый инструмент: абразивные, алмазные, отрезные или зачистные диски по металлу, бетону, камню, кордовые проволочные, полимерные обдирочные щетки, алмазные чашки и т.д.
Технические характеристики:
Поток гидравлической жидкости:
20±2 л/мин.
Макс. давление гидравлической жидкости:
25 МПа.
Макс. давление сливной магистрали:
0,6 МПа.
Обороты
5100±200 об/мин
Диаметр отрезного диска/пропил:
230/70±5 мм
Посадочное место:
под диск 22,23 мм. под кордщетку резьба М14
Габаритные размеры:
(379х245х144)±10 мм
Масса:
4,9±1 кг
Соответствие стандарту:
СТБ ЕН 792-7-2007 «Машины ручные неэлектрические. Требования безопасности. Часть 7. Машины шлифовальные».
Комплект поставки:
Машина шлифовальная угловая МШУ-230 «RUGIDRO» с РВД длиной 1500 мм – 1 шт. Круг отрезной армированный по металлу 230x3x22 – 1 шт. Ключ рожковый 12х13 – 1 шт.

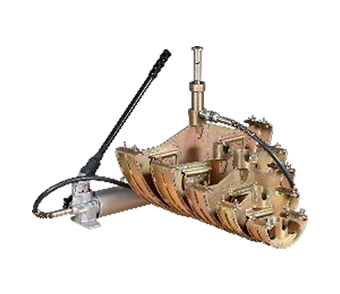

Герметизаторы трубопровода предназначены, для частичного перекрытия труб различных диаметров с целью проведения ремонтно-восстановительных работ в местах прорыва инженерных сетей.
Технические характеристики:
Макс. давление:
70 МПа.
Усилие гидравлического цилиндра:
5 т.
Размеры трубопровода:
219-630 мм.
Габаритные размеры, в транспортном положении (ДxШxВ):

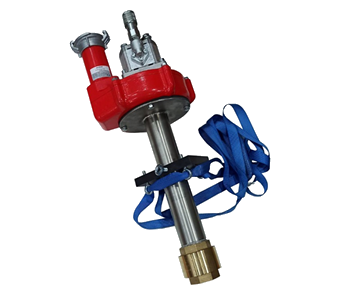

Насос погружной НПВ-60/100-40-СТ «RUGIDRO», предназначен для откачки из колодцев, ям, рвов и т.п. загрязненной воды, канализационных сточных вод с твердыми включениями до 15%, при диаметре частиц не менее 75 мм, длинноволокнистых включений длинной до 1000 мм.
Технические характеристики:
Поток гидравлической жидкости:
20±1л/мин.
Макс. давление гидравлической жидкости:
20 МПа.
Макс. давление сливной магистрали:
0,6 МПа.
Производительность, при потоке в диапазоне 20-40 л/мин (глубина 6м):
60±2 м3/час.
Макс. производительность, при потоке в диапазоне 20-40 л/мин:
100±2 м3/час.
Высота подъема воды:
15±2 м
Габаритные размеры (ДхШхВ):
(470х268х570)±10 мм.
Масса:
19,3±2 кг.
Комплект поставки:
Насос погружной НПВ-60/100-40-СТ «RUGIDRO» – 1 шт. Паспорт и Руководство по эксплуатации – 1 экз.

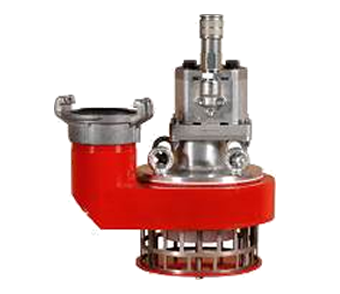

Насос погружной НП-80-20-СТТ «RUGIDRO» предназначен для откачки из колодцев, ям, рвов и т.п. загрязненной воды с твердыми включениями до 20 мм и горячей воды с температурой до 100 гр/С. Индекс «СТ» - стальной корпус с полимерным износостойким покрытием, «Т» - термостойкое исполнение.
Технические характеристики:
Поток гидравлической жидкости:
20±1л/мин.
Макс. давление гидравлической жидкости:
20 МПа.
Макс. давление сливной магистрали:
0,6 МПа.
Производительность, при потоке в диапазоне 20-40 л/мин (глубина 6м):
80±3 м3/час.
Макс. производительность, при потоке в диапазоне 20-40 л/мин:
100±2 м3/час.
Максимальная температура перекачиваемой воды:
100°C
Высота подъема воды:
35±2 м
Габаритные размеры (ДхШхВ):
(303х208х360)±10 мм.
Масса:
13±1 кг.
Комплект поставки:
Насос погружной НП-80-20-СТТ «RUGIDRO» – 1 шт. Паспорт - 1 экз. Руководство по эксплуатации – 1 шт.

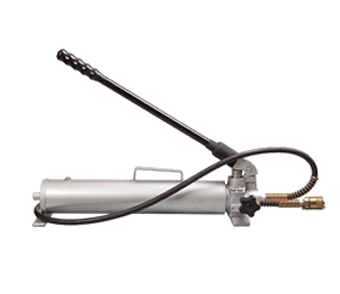

Насос ручной гидравлический НРГ-1,5 «RUGIDRO» предназначен для нагнетания гидравлической жидкости под давлением вручную в поршневые полости рабочих механизмов, для выполнения их функций, гидроцилиндры, гайкрезы, разгонщики фланцев и т.д.
Технические характеристики:
Номинальное давление 1-ступени:
1,38 МПа
Номинальное давление 2-ступени:
70 МПа
Номинальный объем бака:
1,5 л
Рабочий объем:
1,3 л
Габаритные размеры (ДхШхВ):
(580х135х205)±10 мм.
Масса в сухом виде (без РВД):
10,3±0,5 кг
Масса в заправленном состоянии (с РВД 1,8м):
11,5±0,5 кг
Комплект поставки:
Насос ручной гидравлический НРГ-1,5 «RUGIDRO» – 1 шт. Рукав высокого давления с быстроразъемным соединением (БРС) 1,8 м. (под заказ длинна РВД может быть изменена, смотрите письмо (приложение) с дополнительной комплектацией к Паспорту НРГ) – 1 шт. Паспорт – 1 экз. Руководство по эксплуатации – 1 экз.

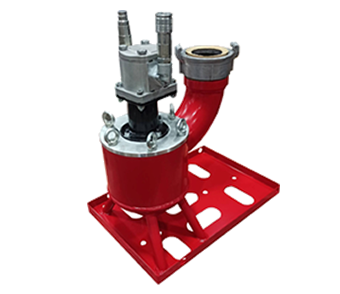

Насадка на насос погружной «RUGIDRO» для откачивания воды позволяет производить откачку воды из резервуара или трубы, имеющих технологическое отверстие не более 90х90 мм или диаметром не более 90 мм. Длина насадки позволяет производить откачивание из труб с диаметром 150-430 мм. Насадка размещается непосредственно внутрь трубы.
Технические характеристики:
Производительность насоса при использовании насадки для откачки воды:
25±3 м3/час
Максимальная температура перекачиваемой воды:
80°C
Толщина слоя воды после откачивания насадкой:
10 мм
Габаритные размеры (ДхШхВ):
(180х180х420)±10 мм.
Масса:
5±0,5 кг
Комплект поставки:
Комплект подключения гидроинструмента к МС-20 "RUGIDRO" (12м) – 1 шт. Паспорт и Руководство по эксплуатации – 1 экз.
Насадка на насос погружной «RUGIDRO» для откачивания теплоносителя позволяет производить откачку теплоносителя из резервуара или трубы, имеющих технологическое отверстие не более 90х90 мм или диаметром не более 90 мм. Длина насадки позволяет производить откачивание из труб с диаметром 150-430 мм. Насадка размещается непосредственно внутрь трубы.
Технические характеристики:
Производительность насоса при использовании насадки для откачки теплоносителя:
25±3 м3/час
Максимальная температура перекачиваемого теплоносителя:
100°C
Толщина слоя теплоносителя после откачивания насадкой:
10 мм
Габаритные размеры (ДхШхВ):
(180х180х420)±10 мм.
Масса:
5±0,5 кг
Комплект поставки:
Комплект подключения гидроинструмента к МС-20 "RUGIDRO" (12м) – 1 шт. Паспорт и Руководство по эксплуатации – 1 экз.
Тележка для дисковой пилы ТДП-300 «RUGIDRO» предназначена, для работы совместно с пилой дисковой ПДГ-300. При установке пилы на тележку пила превращается в «швонарезчик», для производства ровного шва, во время резки асфальта, ж/б плит, плиток, кирпича и т.п. с использованием водяного орошения для охлаждения и смазки пильного, алмазного диска во время реза материала.
Технические характеристики:
Объем бака системы:
17±2 л
Время непрерывной резки:
17±2 мин
Минимальное расстояние реза от стены:
40 мм
Габаритные размеры (ДхШхВ):
(1000х460х990)±10 мм.
Габаритные размеры в транспортном положении (ДхШхВ):
(550х460х595)±10 мм.
Масса (без пилы):
28±1 кг
Комплект поставки:
Тележка для дисковой пилы универсальная ТДП-300 «RUGIDRO» – 1 шт. Система орошения пилы СОП-1 “RUGIDRO” – 1 компл. Паспорт – 1 экз. Руководство по эксплуатации – 1 экз.
Станция гидравлическая МС-20-13Б
Пила дисковая ПДГ-300 с РВД длиной 1500 мм
Отбойный молоток МГЗ-40-2

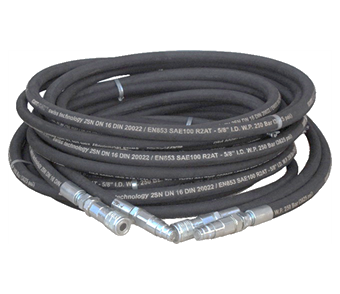

Комплект подключения гидроинструмента к МС-20
